분리형 슬립 링이란 무엇입니까?
기존의 통합 슬립 링과 비교했을 때, 분리형 슬립 링은 외관상 명백히 분리되어 있습니다. 일반적으로 설치되지 않은 경우 독립적으로 존재하는 두 부분으로 구성되며, 통합된 폐쇄 구조가 아닙니다. 분리된 각 부분에는 자체 쉘이 있습니다. 회전 부분의 쉘은 일반적으로 회전 샤프트의 설치 및 회전을 수용하기 위해 원통형입니다. 고정 부분의 쉘에는 일반적으로 장착 구멍과 연결 포트가 있습니다. 이러한 연결 부분은 일반적으로 볼트, 베이어닛, 핀과 같은 기계적 연결 방법과 전선 및 케이블과 같은 전기적 연결 방법을 사용합니다.

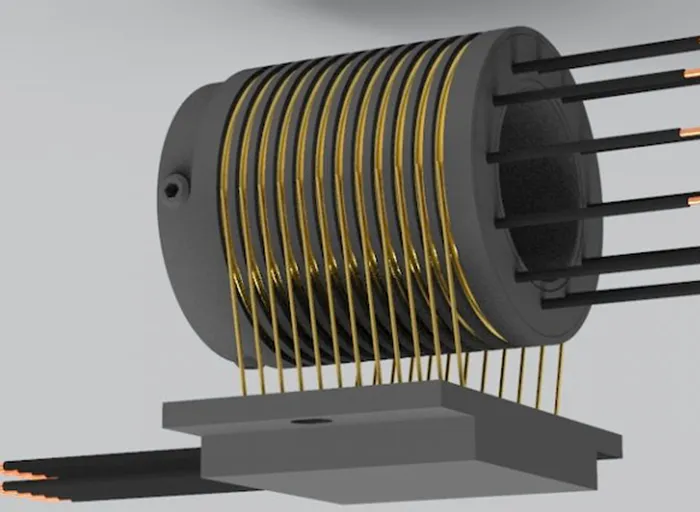

분리형 슬립링의 주요 구성 요소
슬립 링 어셈블리(회전 부분)
1. 회전축
회전축은 회전자를 지지하고 회전하도록 구동하기 위해 하위 부품에 밀접하게 연결된 분리형 슬립 링의 일부입니다. 일반적으로 금속 또는 고강도 합금 재료로 만들어지며 회전 중 다양한 힘과 토크를 견딜 수 있는 충분한 강성과 강도를 갖추고 있습니다. 이 부분은 일반적으로 키 연결, 스플라인 연결, 커플링 연결 등을 통해 모터의 회전자에 연결되어 전력 전달을 달성합니다.
2. 전도성 링
분리형 슬립 링의 전도성 링은 종종 원형 링 구조이며, 직경과 너비 치수는 응용 분야에 따라 다릅니다. 이러한 전도성 링은 구리 및 은과 같은 전도성 금속으로 만들어졌으므로 사용 시 안정적으로 전력을 전송할 수 있습니다.
설치 중에 회전축이나 다른 회전 부품에 연결하고 고정해야 합니다. 일반적인 연결 방법으로는 키 연결, 나사 연결 및 간섭 맞춤이 있습니다. 또는 전도성 링의 양쪽 끝이나 측면에 고정 링이나 클램프를 설치하고 볼트나 스프링과 같은 장치를 통해 전도성 링을 회전축의 특정 위치에 고정할 수도 있습니다.
3. 단열재
절연 재료는 슬립 링의 브러시와 전도성 링을 물리적으로 분리하고 전기적으로 절연합니다. 일반적으로 절연 개스킷, 절연 슬리브 또는 절연 코팅과 같은 구조를 사용하고 표면에 절연 코팅을 입힙니다. 이러한 절연 재료에는 폴리테트라플루오로에틸렌(PTFE), 고밀도 폴리에틸렌(HDPE), 저밀도 폴리에틸렌(LDPE), 고무, 질화규소 세라믹 등이 있습니다. 그 중에서도 고무는 매우 유연하고 탄력적이며 전도성 링과 브러시 사이의 작은 변위와 진동에 적응할 수 있습니다.
브러시 블록 어셈블리(고정 파트)
1. 브러쉬
분리형 슬립 링의 회전부와 고정부 사이에 전류를 전달해야 할 때 브러시는 전도성 링과의 밀접한 접촉을 통해 외부에서 회전부로 전류를 전달하거나 회전부에서 생성된 전류를 고정부의 회로로 전달합니다. 주요 전도성 재료는 일반적으로 흑연, 금속-흑연 복합 재료 또는 귀금속으로 만들어집니다. 일반적인 모양에는 블록, 시트, 필라멘트 등이 있습니다.
블록 브러시는 접촉 면적이 크고 전류 전달 용량이 높으며 산업용 전력 전송 장비의 슬립 링에 적합합니다. 시트 브러시는 유연하고 곡선 설치 상황에 매우 적합합니다. 필라멘트 브러시는 미니어처 또는 정밀 슬립 링에 사용되며 작은 직경은 매우 작은 공간에서 전도도 요구 사항을 충족할 수 있습니다.
2. 케이블 연결
연결 케이블은 별도의 슬립 링을 전류 또는 신호 입력 및 출력을 위한 외부 회로에 연결합니다. 이러한 케이블은 구리 또는 알루미늄을 도체로 사용하고 폴리염화비닐(PVC) 및 폴리에틸렌(PE)과 같은 플라스틱 소재로 감쌉니다. 때때로 연결 케이블에는 식별 및 분류 기능이 있어 다양한 색상이나 숫자를 사용하여 다양한 회로 또는 신호를 나타내므로 기술자가 식별하고 연결하는 데 편리합니다.
3. 브러쉬 홀더
브러시 홀더는 플라스틱, 세라믹 또는 특수 절연 복합 재료와 같은 절연 재료로 만들어집니다. 브러시 홀더를 통해 전류가 전도성이 없어야 하는 다른 부분으로 전도되는 것을 방지하여 전기 단락 및 잠재적 안전 위험을 피할 수 있습니다. 모양은 평평하거나 원통형 또는 기타 특수 모양의 구조일 수 있으며 프레임에는 다양한 장착 구멍, 슬롯 및 고정 구조도 제공됩니다. 브러시 고정 슬롯 및 기타 고정 구조의 설계를 통해 브러시 홀더는 브러시의 이동 범위를 제한하고 회전 중 원심력, 진동 또는 기타 외부 힘으로 인해 브러시가 오프셋되거나 떨어지는 것을 방지할 수 있습니다.
분리형 슬립 링의 작동 원리는 다음과 같은 여러 단계로 구성됩니다.
전기 접촉:
• 브러시-링 접촉: 고정 브러시는 회전하는 전도성 링에 눌려 있습니다. 이 접촉은 슬립 링 어셈블리가 회전하더라도 유지되어 지속적인 전기적 연결을 보장합니다.
• 압력 및 정렬: 브러시 홀더는 브러시에 일관된 압력을 가해 과도한 마모 없이 전도성 링과 단단히 접촉을 유지하도록 합니다.
전기 신호 또는 전력의 전송:
• 브러시 입력: 전기 신호, 데이터 또는 전력은 브러시에 연결된 고정 단자로 공급됩니다.
• 브러시에서 링으로의 전달: 브러시는 슬립 링 어셈블리가 회전할 때 이러한 전기 입력을 전도성 링으로 전달합니다.
• 출력 링: 전기 입력을 전달하는 전도성 링은 이를 출력 전선에 연결된 회전 단자로 전달합니다.
연속 회전:
• 회전 지지: 베어링은 회전 샤프트를 지지하여 최소한의 마찰로 부드럽고 일관된 회전을 가능하게 합니다. 이를 통해 브러시가 링과 안정적으로 접촉을 유지합니다.
• 중단 없는 접촉: 브러시와 링의 설계는 360-도의 연속 회전 중에도 전기 연결이 중단되지 않도록 보장합니다.
최소한의 마모 및 유지 관리:
• 재료 선택: 브러시는 일반적으로 금, 은 또는 귀금속과 같이 전도성 링에 대한 마모를 최소화하는 재료로 만들어집니다.
• 접근성 있는 디자인: 별도의 슬립 링을 사용하면 브러시와 링에 쉽게 접근하여 검사, 유지관리 및 교체할 수 있습니다.
분리형 슬립 링의 물리적 구조 및 작동
물리적 구조
슬립 링 어셈블리(회전 부분)
• 회전축:
◦ 일반적으로 스테인리스 강철과 같은 내구성 있는 소재로 만들어진 회전하는 중심 축입니다.
• 전도성 링:
◦ 구리, 금 또는 은과 같은 전도성 재료로 만들어진 원형 트랙. 이 링은 회전 샤프트에 동심원으로 장착됩니다.
• 단열층:
◦ 전도성 링 사이에 절연 재료 층을 두어 전기적 단락을 방지하고 전기 경로의 적절한 절연을 보장합니다.
브러시 블록 어셈블리(고정 파트)
• 브러쉬:
◦ 흑연, 구리 또는 귀금속과 같은 전도성 재료로 만든 고정 접점. 이는 전도성 링과 지속적인 접촉을 유지하도록 설계되었습니다.
• 브러시 홀더:
◦ 브러시를 수용하고 브러시가 링과 접촉하도록 필요한 압력을 가하는 구조. 또한 브러시 교체도 가능합니다.
분리형 슬립링의 설치 및 유지관리
분리형 슬립링을 설치하기 전에 가장 중요한 것은 모델, 사양, 기술 매개변수 및 적용 가능한 작업 환경을 자세히 이해하는 것입니다. 슬립링의 구조, 기능 및 설치 방법을 이해하려면 제품 설명서와 설치 안내서를 주의 깊게 읽으십시오. 이러한 지침을 이해했다면 이제 우리와 함께 설치하는 방법을 살펴보겠습니다!
설치 과정
설치 과정은 분리형 슬립링의 종류에 따라 다를 수 있지만, 일반적으로 적용되는 일반적인 단계는 다음과 같습니다.
설치 전 준비
1. 제품 이해:
분리형 슬립링을 설치하기 전에 모델, 사양, 기술 매개변수 및 적용 가능한 작업 환경을 자세히 이해해야 합니다. 슬립링의 구조, 기능 및 설치 방법을 명확하게 이해하려면 제품 설명서와 설치 안내서를 읽으십시오.
2. 설치 위치 결정
장비의 구조 및 레이아웃에 따라 슬립링을 설치할 적절한 위치를 선택하여 설치 후 정상적으로 작동하고 다른 구성 요소의 간섭이나 영향을 받지 않도록 해야 합니다. 동시에 슬립링의 방열 및 유지 관리 공간을 고려하여 나중에 사용하는 동안 쉽게 유지 관리하고 수리할 수 있도록 해야 합니다.
3. 호환성 확인:
장비의 회전 및 고정 부분의 인터페이스 크기, 연결 방법 및 전기적 매개변수가 슬립 링과 일치하는지 확인합니다. 예를 들어, 회전 샤프트의 직경, 길이 및 표면 거칠기. 장비의 전기 시스템이 전압, 전류, 신호 유형 등을 포함한 슬립 링의 전기적 매개변수와 호환되는지 확인합니다.
4. 설치 재료 준비:
슬립링의 설치 방법에 따라 렌치, 드라이버, 플라이어, 전동 드릴 등과 같은 해당 설치 도구를 준비합니다. 동시에 볼트, 너트, 개스킷, 실런트 등과 같은 설치 재료를 준비합니다.
설치 단계
1. 회전 부분 설치:
분리형 슬립 링의 회전 부분을 장비의 회전 샤프트에 설치합니다. 회전 부분은 회전 샤프트와 함께 자유롭게 회전해야 합니다. 회전 샤프트의 유형과 크기에 따라 키 연결, 나사 연결 또는 간섭 맞춤과 같은 적절한 연결 방법을 선택합니다. 연결 과정에서 설치 정확도와 수직성에 주의하여 회전 부분과 회전 샤프트의 동심도가 요구 사항을 충족하는지 확인합니다.
2. 고정 부품 설치:
슬립 링의 고정부를 장비의 고정 브라켓에 볼트와 너트로 설치하고 볼트와 너트로 설치합니다. 고정부의 위치와 높이를 조정하여 회전부와의 간격이 균일하고 브러시가 전도 링에 적절한 압력을 가할 수 있도록 주의하십시오.
3. 전기 회로 연결:
장비의 전기 시스템과 슬립 링의 배선도에 따라 슬립 링의 전기 회로를 장비의 전원 공급 장치, 신호 소스 및 부하에 올바르게 연결해야 합니다. 단자대, 절연 테이프, 열 수축 튜브 등과 같은 전문적인 전기 연결 도구를 사용하고 전기 안전 사양에 따라 작동하십시오.
4. 검사 및 디버깅:
멀티미터, 오실로스코프, 타코미터 등을 사용하여 슬립 링의 성능을 테스트합니다. 여기에는 전기 회로가 올바르게 연결되었는지, 회전 부품이 유연하게 회전하는지 등이 포함되며 조정 및 최적화를 수행합니다.
유지 관리 요구 사항
슬립 링의 유지관리는 수명과 작동 신뢰성을 연장할 수 있습니다. 일반적인 유지관리 관행은 다음과 같습니다.
정기 검사
슬립 링에 겉보기에 물리적 또는 마모 흔적이 있는지 확인하십시오. 브러시와 링은 정기적으로 마모되므로 특별히 주의해야 합니다.
청소
깨끗하고 건조하며 보푸라기가 없는 천을 사용하여 링 표면에 묻은 먼지나 기타 오염 물질을 닦아냅니다.
마모된 부품 교체
브러시와 같은 마모 부품의 상태를 모니터링하고 마모 한계에 도달하면 교체합니다.
통풍을 잘 유지하세요
과열을 방지하려면 슬립링을 통풍이 잘되는 곳에 두고 슬립링을 고온 응용 분야에 사용하는 경우 냉각 장비를 통합하는 것을 고려하십시오.
일반적인 문제 및 해결 방법
개별 슬립 링 오류의 경우 증상을 이해하고 잠재적 문제를 진단하면 가동 중지 시간을 줄일 수 있습니다.
신호 문제
브러시에 과도한 마모, 먼지 축적 또는 결함 있는 전선 연결이 있는 경우 전송 중단이 발생합니다. 이러한 영역을 검사하고 필요에 따라 구성 요소를 청소하거나 교체해야 합니다.
과열
이는 높은 전류 처리량이나 냉각 공급 부족을 시사할 수 있습니다. 슬립 링이 과부하되지 않았는지 확인하고 냉각 시스템이 올바르게 작동하는지 확인하세요.
기계적 불안
비정상적인 소리나 진동은 부적절한 설치, 불균형 또는 베어링 손상을 나타냅니다. 슬립 링이 올바르게 설치되었는지, 지지 구조가 견고한지 확인하십시오.
