소형 슬립 링 커넥터를 선택하는 이유는 무엇입니까?

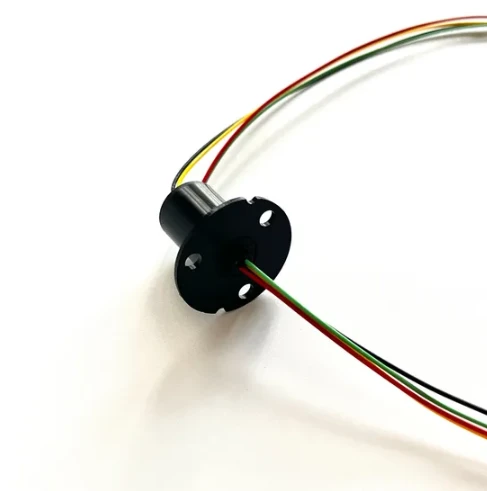

소형 슬립 링 커넥터는 표준 커넥터가 너무 큰 회전 시스템에서 공간이 제한된{0}}전력 및 신호 전송 문제를 해결합니다. 일반적으로 외경이 12.5mm 미만인 이 소형 장치는 와이어 엉킴이나 기계적 고장 없이 연속 360도 회전 중에 안정적인 전기 연결을 유지합니다. 올바른 소형 슬립 링 커넥터를 선택하는 것은 크기 제한, 회로 요구 사항, 전류 정격 및 환경 조건을 포함한 애플리케이션 요구 사항에 따라 달라집니다.
현대 장비 설계의 공간적 이점
물리적 제약으로 인해 여러 산업 분야에서 소형 슬립 링 채택이 이루어졌습니다. CT 스캐너와 같은 의료 영상 장비는 사용 가능한 깊이가 30mm 미만인 매우 좁은 갠트리 공간(종종 30mm 미만) 내에서 지속적인 회전이 필요합니다. 직경 50mm의 표준 슬립 링은 전혀 맞지 않지만 6-12개의 회로를 갖춘 직경 12mm의 소형 버전은 최소한의 공간을 차지하면서 전력 및 고속 데이터 신호를 모두 처리합니다.
소형 슬립 링은 크기 제약이 중요한 좁은 공간에 원활하게 통합할 수 있는 컴팩트한 설치 공간이 특징이며 외부 직경 범위는 6.5mm~30mm입니다. 이러한 크기 감소로 인해 성능이 저하되지는 않습니다. 현대식 소형 장치는 와이어당 최대 60암페어의 전류로 2~18개의 회로를 전송하여 기본 전력선부터 이더넷, USB, HDMI 및 광섬유 데이터를 포함한 복잡한 신호 유형까지 모든 것을 지원합니다.
이러한 소형화 뒤에 숨은 엔지니어링에는 마이크로스케일 공차의 정밀 제조가 포함됩니다. 귀금속-일반적으로 금 또는 은 합금-으로 제작된 링 도체는 접촉 표면적이 감소함에도 불구하고 낮은 전기 저항을 유지합니다. 금-금 접촉 기술은 낮은 전기 저항을 통해 에너지 손실을 줄이면서 안정성과 긴 작동 수명을 보장합니다. 브러시 어셈블리는 전도성을 최대화하면서 마찰을 최소화하는 탄소-흑연 복합재 또는 귀금속 섬유와 같은 고급 소재를 사용합니다.
관절 관절이 무제한 회전을 요구하는 로봇 공학 응용 분야를 고려하십시오. 6개의 자유도를 가진 협동로봇 팔에는 각 관절에 슬립링이 필요합니다. 표준 40mm 커넥터는 상당한 무게와 부피를 추가하여 페이로드 용량과 에너지 소비에 영향을 미칩니다. 12.5mm 소형 장치로 전환하면 각 조인트의 커넥터 무게가 150g에서 25g으로 감소합니다.-시스템 수준에서는 여러 조인트에 걸쳐 750g이 넘게 감소합니다. 이러한 무게 감소는 모바일 플랫폼의 정밀도 향상, 모터 요구 사항 감소 및 배터리 수명 연장으로 직접적으로 이어집니다.
크기 불이익이 없는 다중-회로 밀도
회로 밀도는 또 다른 중요한 선택 요소를 나타냅니다. 표준 소형 슬립 링 커넥터 모델은 와이어당 2A, 5A, 10A 또는 30A의 전류 옵션을 갖춘 2~36개의 와이어를 수용하며, 맞춤화를 통해 더 높은 사양을 사용할 수 있습니다. 이러한 회로 통합으로 인해 여러 연결 지점이 필요한 복잡한 전선 관리 시스템이 제거됩니다.
제조 기술의 발전으로 25mm 하우징 내에 56{2}}와이어 구성이 가능해-기존 설계로는 불가능했던 회로 밀도를 달성할 수 있습니다. 각 회로는 정밀- 성형된 절연 장벽을 통해 전기 절연을 유지하여 혼합 신호 애플리케이션에서 누화를 방지합니다. 소형 슬립링을 사용하는 의료용 내시경은 다음을 동시에 전송할 수 있습니다.
HD 비디오 신호(잡음 방지를 위해 차폐 쌍 필요)
모터 제어 전원(5-10A 연속)
LED 조명 전력(2-3A)
센서 피드백 신호(저-전압, 고주파-주파수)
통신 버스 데이터(CAN, RS-485)
내시경의 관절 부분 내부에 맞는 직경 15mm 어셈블리 내에 모두 들어 있습니다. 별도의 커넥터나 기존 슬립 링을 사용하여 이를 시도하면 사용 가능한 공간이 3~5배 초과됩니다.
적층 구조 기술은 인접 회로 사이에 필요한 전압 절연-을 500~1,000V로 유지하면서 밀리미터 미만의 간격으로 전도성 링을 적층합니다. 고급 생산에서는 회전 중에 동심 정렬을 유지하는 데 중요한 ±0.01mm 정밀도로 부품을 배치하는 자동화된 조립 시스템을 사용합니다. 정렬이 잘못되면 브러시가 고르지 않게 마모되고 전기적 소음이 발생하며 조기 고장이 발생합니다.
까다로운 애플리케이션의 성능 특성
회전 속도 기능은 고품질 소형 슬립 링과 부적절한 대안을 구별합니다. 보급형-레벨 장치는 250-300RPM에서 안정적으로 작동하는 반면 특수 고속-변형은 1500RPM을 지속적으로 처리합니다. 속도 제한은 브러시 접촉 역학에서 비롯됩니다. 더 빠른 속도에서는 원심력 및 마찰 가열이 접촉 압력과 재료 마모율에 영향을 미칩니다.
의료 및 산업 응용 분야에서는 높은 속도에서 지속적인 작동이 필요한 경우가 많습니다. CT 스캐너 갠트리는 매일 몇 시간 동안 120-300RPM으로 회전하므로 수백만 회전 정격의 슬립 링이 필요합니다. 소형 슬립 링은 견고한 설계와 고품질 재료 덕분에 정상적인 작동 조건에서 긴 사용 수명을 달성하는 경우가 많습니다. 귀금속 접점을 사용하는 프리미엄 장치는 적절하게 유지관리할 경우 1억 회전을 초과하는 작동 수명을 보여줍니다.
전기 잡음 성능은 정밀 응용 분야에서 매우 중요합니다. 브러시- 스타일 슬립 링은 브러시가 링 표면을 통과할 때 순간적인 접촉 중단으로 인해 전기 소음을 발생시킵니다. 고품질 소형 장치는 다중 접점 중복을 통해 50밀리옴 피크-~-피크 미만의 동적 저항 변화를 달성합니다.-각 회로는 3~4개의 브러시 접점을 동시에 사용하여 모든 회전 각도에서 최소 2개의 브러시가 견고한 전기 연결을 유지하도록 보장합니다.
고주파수 데이터 전송에서는 신호 무결성이 가장 중요합니다.- 슬립 링을 통과하는 1기가비트 이더넷 신호는 임피던스 불일치, 정전 용량 변화 및 전자기 간섭을 겪습니다. 특수 소형 이더넷 슬립 링은 다음을 사용합니다.
제어된 임피던스 트레이스(100Ω 차동 쌍)
차폐 도체 라우팅
전환 지점에서 페라이트 필터링
열전 효과를 최소화하는 일치하는 접점 재료
이러한 설계 요소는 비트 오류율을 10^-12 미만으로 유지하여 안정적인 통신을 위한 산업용 이더넷 사양을 충족합니다.
환경 탄력성 및 보호 등급
작동 환경은 커넥터 선택에 큰 영향을 미칩니다. 많은 커넥터 슬립 링은 과도한 먼지, 극한의 온도 또는 습기와 같은 열악한 환경 조건에 민감하여 보호 조치에도 불구하고 잠재적으로 성능과 수명에 영향을 미칠 수 있습니다. 표준 소형 슬립 링은 -20도 ~ +80도의 온도 범위에서 작동하며 대부분의 실내 응용 분야에 적합합니다.
가혹한 환경 변형은 이러한 사양을 크게 확장합니다. 해양- 등급 장치는 IP68 밀봉(침수 방지-) 기능을 갖춘 스테인리스 스틸 하우징을 특징으로 하며 -40도에서 +85도까지 작동합니다. 부식-저항성 소재는 염수분무 환경에서 품질 저하를 방지합니다.- 항공우주 버전은 20G 가속도를 초과하는 진동 프로필, 50G까지의 충격 부하 및 고도로 인한 압력 차이를 견뎌냅니다.
밀봉 방식은 보호 수준에 따라 다릅니다. 기본적인 환경 저항성은 노출된 부품에 컨포멀 코팅을 사용합니다.-파릴렌 또는 실리콘 층은 컴팩트한 크기를 유지하면서 습기와 먼지로부터 보호합니다. 더 높은 보호 수준에는 O-링 씰이 필요하며, 씰링 홈을 수용하기 위해 하우징 직경을 3-5mm 늘리는 경우가 많습니다. 이러한 크기-대 보호 절충안에는 신중한 애플리케이션 분석이 필요합니다.
먼지가 많은 환경에서 작동하는 산업 기계는 가압 캡슐 설계의 이점을 누릴 수 있습니다. 약간의 내부 압력이 베어링 틈새를 통해 오염 물질이 유입되는 것을 방지합니다. 이 접근 방식은 깨끗한 압축 공기를 사용할 수 있는 응용 분야의 소형 슬립 링 커넥터에 적합하지만 시스템이 더 복잡해집니다.
복잡한 시스템의 통합 이점
소형 관통형{0}}보어 슬립 링은 특정 통합 문제를 해결합니다. 중앙 보어를 사용하면 특정 응용 분야에 맞는 사용자 정의 가능한 치수로 회전 조인트의 중앙을 통해 와이어, 샤프트 또는 기타 추가 장비를 운반할 수 있습니다. 이 구성은 기계 구성요소가 회전축을 통과해야 할 때 매우 유용합니다.
회전과 공압 작동이 모두 필요한 로봇 손목 조립품을 생각해 보십시오. 5mm 중앙 구멍이 있는 관통-내경 소형 슬립 링은 공압 튜브가 통과할 수 있도록 하면서 전기 신호를 전송합니다. 대체-슬립 링 주변의 라우팅 튜브-는 손목 직경을 30-40% 증가시켜 로봇의 도달 범위와 민첩성을 저하시킵니다.
의료 수술 로봇은 -관통의 이점을 명확하게 보여줍니다. 소형화된 슬립 링을 사용하면 로봇이 극도로 제한된 공간에서 작동할 수 있으며, 콤팩트한 외부 치수를 유지하면서 최대 100mm의 관통 구멍을 특징으로 하는 설계가 가능합니다. 복강경 수술 도구 샤프트는 보어를 통과하고 엔드 이펙터 관절에 대한 제어 신호는 슬립 링을 통해 전송됩니다. 이러한 동심 배열은 기구 직경을 최소화하여 덜 침습적인 시술을 가능하게 합니다.
팬케이크-스타일 소형 슬립 링은 높이가 제한된 애플리케이션에 최적화되어 있습니다.- 6-10mm의 얇은 프로파일과 30{8}}60mm의 직경을 갖춘 이 제품은 수직 공간이 매우 제한된 곳에 적합합니다. 회전식 무대 조명, 턴테이블 시스템, 짐벌 장착 카메라는 팬케이크 구성을 광범위하게 사용합니다. 디스크형 폼 팩터는 브러시 접촉력을 더 큰 링 직경에 분산시켜 동일한 회로 용량의 원통형 설계에 비해 접촉 압력과 마모율을 줄입니다.
애플리케이션{0}}소형 슬립 링 커넥터의 특정 선택 기준
의료 장비는 크기 제약을 넘어서는 엄격한 요구 사항을 부과합니다. 의료 응용 분야에서는 의료 환경에서 가동 중단 시간이 발생하지 않고 원활한 전력 및 데이터 전송을 보장하는 슬립 링이 필요합니다. CT 스캐너는 이미지 아티팩트를 방지하기 위해{2}}초저 전기 노이즈가 필요합니다.{3}}동적 저항 변화는 20밀리옴 미만으로 유지되어야 합니다. 오염 제어는 가스를 배출하거나 미립자를 생성할 수 있는 윤활유를 금지하므로 무급유-베어링 설계가 필요합니다.
환자용 -접촉 장치의 생체 적합성은 중요합니다. 하우징은 반복적인 멸균 주기를 견딜 수 있는 의료용-등급 폴리머 또는 스테인리스 스틸을 사용합니다. 내시경 장비는 전원 및 비디오 신호 전송을 위해 전동식 회전 카메라 헤드에 소형 슬립 링을 사용합니다. 이러한 장치는 성능 저하 없이 134도의 고압 멸균 및 화학적 멸균을 견뎌야 합니다.
로봇공학 애플리케이션은 신뢰성과 서비스 수명을 최우선으로 생각합니다. 소형 캡슐 슬립 링 커넥터는 회전 중 전력 및 신호 전송이 필요한 소형 로봇 팔 및 시스템에 일반적으로 사용되는 크기 제약을 우선시하는 공간에서 더 적은 전력을 필요로 하는 애플리케이션에 적합합니다. 16-시간 교대로 작동하는 산업용 로봇은 매년 수백만 번의 관절 회전을 수행합니다. 허용 가능한 생산성을 유지하려면 슬립 링 MTBF(평균 고장 간격)가 50,000시간을 초과해야 합니다.
인간과 함께 일하는 협동 로봇에는 안전 요구 사항이 추가됩니다. 슬립 링 고장으로 인해 위험한 상황이 발생해서는 안 됩니다.-합선으로 인해 제어할 수 없는 움직임이나 화재가 발생할 수 있습니다. 고품질 소형 장치에는 다양한 안전 기능이 포함되어 있습니다.
중요한 기능을 위한 이중 회로 경로
과전류 조건을 차단하는 온도 퓨즈
2× 정격 전압을 견딜 수 있는 절연체
난연성{0}}하우징 소재(UL94 V-0 등급)
국방 및 항공우주 애플리케이션은 상세한 고장 모드 분석을 통해 최고의 신뢰성을 요구합니다. 모든 구성 요소에는 추적성이 필요하며 재료는 엄격한 테스트를 거칩니다. UAV(무인 항공기) 짐벌용 소형 슬립 링 커넥터는 타겟팅 시스템의 신호 품질을 유지하면서 -55도에서 +125 극한 온도까지 안정적으로 작동해야 합니다. 방사선 내성은 우주 응용 분야와 관련이 있습니다. 위성의 슬립 링은 임무 수명 동안 100krad를 초과하는 누적 방사선량을 경험합니다.
유지 관리 및 수명 고려 사항
단순한 설계로 인해 소형 슬립 링 커넥터는 일반적으로 효율적인 작동을 유지하기 위해 최소한의 유지 관리 노력이 필요합니다. 그러나 "최소"가 0을 의미하는 것은 아닙니다. 브러시- 스타일 커넥터는 고품질 재료를 사용하면 속도가 느리긴 하지만 마모가 발생합니다. 검사 간격은 듀티 사이클 및 작동 조건에 따라 다릅니다.{4}}고속으로 연속 작동하려면 분기별 검사가 필요하고, 간헐적으로 저속으로 사용하는 경우-연간 검사까지 확대될 수 있습니다.
유지 관리 절차에는 과도한 브러시 먼지(가속화된 마모를 나타냄)에 대한 육안 검사, 접촉 저항 드리프트에 대한 전기 테스트, 바인딩 없는 부드러운 회전에 대한 베어링 평가가 포함됩니다. 마모로 인해 브러시 길이가 제조업체 최소값 미만으로 줄어들면 브러시 교체가 필요합니다.-일반적으로 재료 손실이 30-60% 후에 발생합니다. 현장 교체 가능한 브러시를 위한 프리미엄 장치 설계로 전체 어셈블리 교체 없이 유지 관리가 가능합니다.
일부 애플리케이션은 정기적인 유지 관리 액세스를 금지합니다. 밀봉된 의료용 임플란트, 내장형 산업용 센서 및 항공우주 응용 분야에는 "설치만 하면 되는" 신뢰성이 필요합니다. 이러한 시나리오는 비접촉식 대체 -수은-습식 또는 유도식 소형 슬립 링 커넥터에 대한 더 높은 초기 비용을 정당화하지만 크기, 복잡성 및 비용 측면에서는 단점이 있지만 브러시 마모를 완전히 제거합니다.
수은-습식 소형 슬립 링은 고체 브러시 대신 액체 금속 풀을 사용합니다. 수은-습식 설계는 1밀리옴 미만의 회전 접점을 통해 저항을 달성하며-브러시 대체 제품보다 훨씬 낮으며{4}}전기 잡음은 거의-없고 신호 저하도 없습니다. 자체 재생 액체 접촉은 마모 메커니즘을 제거하여 본질적으로 무한한 작동 수명을 제공합니다. 그러나 수은 독성 및 온도 제한(-40도 이하로 굳음)으로 인해 적용이 제한됩니다.
유도(비접촉) 슬립 링은 물리적 접촉이 아닌 자기 결합을 통해 전력과 신호를 전달합니다. 이렇게 하면 마모가 제거되지만{1}}간극 거리에 따라 결합 효율이 떨어지고 전송 전력이 일반적으로 수백 와트로 제한되는 다른 문제가 발생합니다. 신호 전송에는 반송파 주파수에 대한 변조가 필요하므로 복잡성과 비용이 추가됩니다. 절대적인 신뢰성이 프리미엄 가격을 정당화하는 애플리케이션의 경우 비접촉식 설계가 제공됩니다.
비용-성과 분석
사양에 따라 가격은 천차만별입니다. 보급형-초소형 슬립 링(6-12개 회로, 2A, 표준 온도 범위)의 가격은 생산 수량 기준으로 $50-150입니다. 고성능 장치(24+ 회로, 혼합 전력/신호, 확장된 온도, IP67 밀봉)는 $500-2000에 이릅니다. 독특한 사양을 갖춘 맞춤형 디자인은 더욱 높은 프리미엄을 요구합니다.
총 소유 비용은 구매 가격을 초과합니다. 연중무휴 애플리케이션에서 10,000시간마다 교체해야 하는 $100 슬립 링의 비용은 연간 $87.60입니다($100 × 8760시간/년 ¼ 10,000시간 수명). 수명이 50,000시간인 400달러짜리 장치로 업그레이드하면 연간 비용이 70.08달러로 절감됩니다. 더 높은 선행 투자는 서비스 간격 연장과 가동 중지 시간 감소를 통해 회수됩니다.
시스템-수준의 비용 영향도 똑같이 중요합니다. 적절한-크기의 소형 슬립 링을 사용하면 표준 커넥터에 필요한 더 큰 하우징, 장착 브래킷 및 전선 관리 하드웨어가 필요하지 않습니다. 한 로봇 제조업체는 35mm에서 15mm 슬립 링으로 전환하여 장치당 $127를 절약했습니다.-더 작은 커넥터 자체에서 $70, 단순화된 기계 설계로 $57를 절감했습니다. 연간 2000대 생산으로 254,000달러가 절약되었습니다.
맞춤형 솔루션과 기성품-대-또 다른 경제적 절충점이 있습니다. 표준 카탈로그 항목은 경쟁력 있는 가격으로 며칠 내에 배송되지만 요구사항과 완벽하게 일치하지 않을 수 있습니다.-18개만 필요할 때 24개 회로를 수용하거나 5A이면 충분할 때 10A 용량에 대한 비용을 지불합니다. 맞춤 설계는 사양을 최적화하지만 6{10}}12주의 리드 타임과 더 높은 단위당 비용이-필요합니다. 손익분기점 분석은 생산량과 표준 제품이 실제 요구 사항과 얼마나 밀접하게 일치하는지에 따라 달라집니다.
중요한 기술 사양
주요 사양을 이해하면 정보에 입각한 선택이 가능합니다. 회로 수와 전류 정격은 기본 매개변수를 나타냅니다.-실제 요구 사항보다 적절한 마진을 보장합니다. 3A 회로에서 3A 부하를 실행하면 조기 고장이 발생합니다. 신뢰성을 위해 최소 5A를 지정하십시오. 신호 회로는 전자기 간섭을 최소화하기 위해 적어도 두 위치만큼 고전류 전력 회로와 분리되어야 합니다.
전압 정격은 작동 전압뿐만 아니라 예상되는 과도 전류도 수용해야 합니다. 24VDC 시스템에서는 모터 전환 중에 40V 스파이크가 발생할 수 있습니다. 적절한 안전 여유를 제공하도록 최소 50V 정격의 슬립 링을 지정하십시오. 회로 간의 절연 저항(일반적으로 500-1000메그옴)은 민감한 애플리케이션에서 교차 결합을 방지합니다.
접촉 저항은 전력 효율성과 신호 무결성 모두에 영향을 미칩니다. 소형 슬립 링의 낮은 전기 저항은 에너지 손실을 줄이고 신호 및 전력의 효율적인 전송을 유지합니다. 전원 회로의 경우 회로당 50밀리옴 미만의 접촉 저항이 표준이며 프리미엄 장치는 20밀리옴 이하를 달성합니다. 신호 회로는 저항이-10밀리옴 미만으로-더 낮아져 디지털 로직 레벨에 영향을 줄 수 있는 전압 강하를 최소화하는 이점이 있습니다.
전기적 잡음 특성은 데이터 전송 가능성을 결정합니다. 동적 저항 변화(회전 중 저항 변화)는 디지털 신호의 경우 피크-~-50밀리옴 미만, 비디오의 경우 20밀리옴 미만, 민감한 아날로그 측정의 경우 5밀리옴 미만으로 유지되어야 합니다. 고품질-섬유 브러시 접점은 회로당 여러 개의 중복 접점을 통해 이러한 사양을 달성합니다.
기계 사양에는 토크, 베어링 유형 및 샤프트 부하 용량이 포함됩니다. 시작 토크는 서보 모터 크기에 영향을 미칩니다.{1}}낮은 토크 요구 사항은 모터 비용과 전력 소비를 줄여줍니다. 실행 토크는 일반적으로 소형 장치의 경우 0.05-0.3 뉴턴미터로 측정됩니다. 볼 베어링은 부드러운 회전과 긴 수명(50,{7}}시간)을 제공하는 반면, 슬리브 베어링은 비용이 저렴하지만 윤활 유지 관리가 필요합니다.
새로운 트렌드와 기술 진화
시장의 진화에 따르면 제조업체는 장치가 더욱 소형화되고 데이터 전송 요구가 증가함에 따라 성능이나 내구성을 저하시키지 않고 고주파수에서 작동할 수 있는 소형화된 슬립 링을 개발하는 데 주력하고 있습니다. 이러한 소형화는 계속해서 엔지니어링 한계를 확장하고 있습니다. 이제 4~6개의 회로를 갖춘 5mm 직경의 슬립 링이 존재하여 이전에는 불가능했던 새로운 애플리케이션이 가능해졌습니다.
재료 과학의 발전으로 더 나은 성능이 가능해졌습니다. 그래핀-강화된 복합재는 우수한 전도성을 유지하면서 기존 재료보다 낮은 마찰을 제공하는-브러시 접촉에 대한 가능성을 보여줍니다. 링 도체의 나노결정질 금속 코팅은 내마모성을 향상시키고 접촉 소음을 줄입니다. 이러한 개발은 점차 연구 실험실에서 상용 제품으로 이동합니다.
디지털 시스템과의 통합이 점점 일반화되고 있습니다. 스마트 슬립 링에는 접촉 저항, 온도 및 진동을 실시간으로 모니터링하는 센서가 내장되어 있습니다.- 예측 유지 관리 알고리즘은 이 데이터를 분석하여 오류가 발생하기 전에 문제 발생을 표시합니다. 회전 스테이지 제조업체는 클라우드 연결 모니터링을 갖춘 센서-장착 슬립 링-을 구현하여 계획되지 않은 가동 중지 시간을 60% 줄였습니다.
유도 결합을 통한 무선 전력 전송은 일부 접촉 마모 제한을 해결합니다. 현재 기술은 전력 전송을 많은 애플리케이션에 충분한 적당한 수준(500W 미만)으로 제한하지만 지속적인 개발은 더 높은 전력 용량을 목표로 합니다. 무선 전력과 기존 브러시{3}} 기반 신호 회로를 결합하여 성능과 수명의 균형을 이루는 하이브리드 솔루션을 만듭니다.
올바른 선택
소형 슬립 링 커넥터를 선택하려면 애플리케이션 요구 사항을 체계적으로 평가해야 합니다.
공간 제약: 사용 가능한 봉투를 주의 깊게 측정하십시오. 장착 플랜지 및 케이블 간격을 고려하세요.-슬립 링 본체만 중요한 치수는 아닙니다.
전기적 요구사항: 전류 정격, 전압 및 신호 유형과 함께 모든 회로를 나열합니다. 신뢰성 여유를 위해 20-30%를 초과 지정합니다. 고전류 전원 회로에서 민감한 신호를 분리합니다.
환경 조건: 극단적인 온도, 습도, 먼지 노출, 진동 및 충격을 고려하십시오. 보호 등급을 실제 조건과 일치시키려면-지나치게-지정하면 불필요한 비용과 크기가 추가됩니다.
회전 속도 및 듀티 사이클: 고속 연속 작동에는 프리미엄 사양이 필요합니다. 저속에서 간헐적으로 사용하면 보다 경제적인 선택이 가능합니다.
서비스 수명 기대치: 소요 운전시간 및 순환주기를 계산합니다. 교체 빈도 및 가동 중지 시간 비용과 초기 비용의 균형을 유지하십시오.
통합 방법: 관통-보어, 플랜지-마운트 또는 샤프트-마운트? 설계 초기에 기계적 인터페이스 요구 사항을 고려하십시오.
최적의 소형 슬립 링은 예산 제약과 이러한 요소의 균형을 유지합니다. 프로토타입 제작 및 저용량 애플리케이션의 경우 -기성 표준 제품이-빠른 가용성과 합리적인 가격을 제공합니다. 대량-생산은 맞춤형 최적화를 정당화하고 요구 사항에 정확하게 맞춰진 사양을 통해 더 나은 비용-성능을 달성합니다.
자주 묻는 질문
소형 슬립링과 표준 슬립링의 차이점은 무엇입니까?
소형 슬립 링의 외부 직경은 표준 장치의 30-60mm에 비해 12.5mm 미만입니다. 더 작은 크기에도 불구하고 최신 소형 버전은 상당한 전류(회로당 최대 60A)를 처리하고 고급 소재와 정밀 제조를 통해 복잡한 신호 유형을 지원합니다. 절충점에는 더 큰 대안에 비해 회로 수가 줄어들고 회로당 전류 용량이 다소 낮아집니다.
소형 슬립 링이 이더넷이나 USB 신호를 전송할 수 있습니까?
예, 특수 소형 슬립 링은 100Mbps 및 1Gbps 이더넷, USB 2.0 및 USB 3.0 신호를 포함한 고속{0}} 데이터를 전송합니다. 이 장치는 제어된 임피던스 추적, 차동 신호 라우팅 및 신중한 전자기 차폐를 사용하여 신호 무결성을 유지합니다. 산업용 네트워크 사양을 충족하는 고품질 설계를 통해 10^-12 미만의 비트 오류율을 달성할 수 있습니다.
소형 슬립 링은 일반적으로 얼마나 오래 지속됩니까?
서비스 수명은 적용 조건에 따라 크게 달라집니다. 고품질 소형 슬립 링은 일반 작동 조건에서 긴 사용 수명을 달성하는 경우가 많습니다. 프리미엄 장치는 5천만-1억 회전(일반적인 속도에서 15,000~30,000 작동 시간에 해당) 등급을 받았습니다. 혹독한 환경, 빠른 속도 또는 부적절한 유지 관리로 인해 수명이 단축됩니다. 비접촉식 설계는 마모 메커니즘을 완전히 제거하여 본질적으로 무제한의 기계적 수명을 제공합니다.
소형 슬립 링에는 정기적인 유지 관리가 필요합니까?
소형 슬립 링은 일반적으로 단순한 디자인으로 인해 유지 관리 노력이 최소화됩니다. 브러시- 유형 장치는 과도한 마모, 전기 저항 드리프트 및 베어링 상태를 확인하기 위해 정기적인 검사(사용률에 따라 분기별에서 매년)를 통해 이점을 얻습니다. 일부 응용 분야에서는 유지 관리 접근이 금지되어 비접촉식 대안이나 평생 윤활 기능이 있는 밀봉 장치가 필요합니다. 듀티 사이클과 환경을 고려한 적절한 초기 선택으로 유지 관리 부담이 최소화됩니다.
